Aktivierungsfunktion

Im Abschnitt zuvor haben wir bereits die Verallgemeinerung zugelassen, dass Eingangsneuronen nicht nur die Werte 0 und 1 annehmen können, sondern auch (reelle) Zahlen zwischen 0 und 1. Für alle anderen Neuronen ergibt das Modell aber weiterhin nur aktiviert (1) bzw. nicht aktiviert (0). Und genau dies wollen wir nun ändern, sodass sämtliche Neuronen auch Werte zwischen 0 und 1 annehmen können.

Der Wert eines jeden Neurons soll aber weiterhin vom Schwellwerte sowie von der gewichteten Summe der einwirkenden Neuronen abhängen. Genauer soll gelten:

Je größer die Differenz zwischen gewichteter Summe der einwirkenden Neuronen und Schwellwert,

desto größer der Wert des Neurons. Zudem soll der Wert eines jeden Neurons aus dem Intervall [0,1] sein.

Und genau hier kommt eine sogenannte Aktivierungsfunktion ins Spiel:

Der Wert von Neuron A ist

unter Verwendung einer geeigneten Aktivierungsfunktion mit

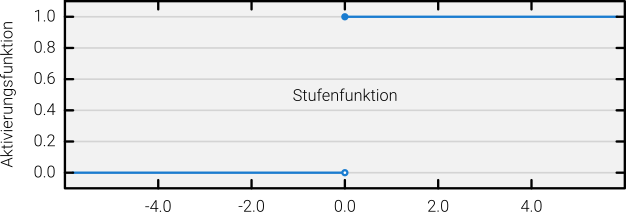

Eine sehr einfache Aktivierungsfunktion ist die Stufenfunktion:

Mit dieser Aktivierungsfunktion ergibt sich exakt das gleiche Verhalten wie zuvor, denn ist gleichbedeutend mit der für aktivierte Neuronen gültigen Ungleichung

wie bisher. Eine in vielerlei Hinsicht sinnvollere Wahl ist folgende:

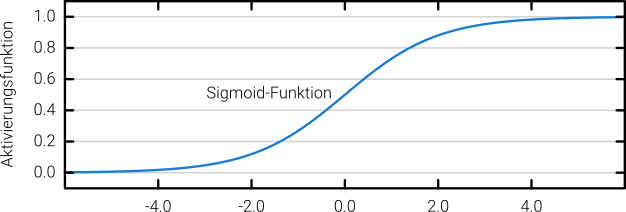

Ein geeignete und häufig genutze Aktivierungsfunktion ist die Sigmoid-Funktion:

Unter Verwendung der Sigmoid-Funktion erhalten alle Neuronen einen Wert zwischen 0 und 1 und zudem gilt die geforderte Eigenschaft:

Je größer die Differenz zwischen gewichteter Summe der einwirkenden Neuronen und Schwellwert,

desto größer der Wert des Neurons.

Auch diese Verallgemeinerung lässt sich im Quellcode auf einfache Art und Weise berücksichtigen.

Anwendung

Gegeben ist ein neuronales Netz samt Gewichten und Schwellwerten. Definiere die Eingangsneuronen und beobachte, wie sich die übrigen Neuronen verändern.

<!DOCTYPE html>
<html>
<head>
  <meta charset="utf-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <script src="taralino.js"></script>
</head>
<body>
<script>

var a = [0.5,0.8];
var w1 = [-0.2,1.2];
var w2 = [0.8,-0.7];
var w3 = [1.0,1.4];
var w4 = [-0.5,1.1,-1.3];
var w5 = [0.9,-1.0,0.6];
var b1 = 0.3;
var b2 = -0.1;
var b3 = 0.6;
var b4 = -1.7;
var b5 = 0.4;

function color_gradient(q) {
  var c = [26,124,208];
  var d = [66,188,66];
  return [q*c[0]+(1-q)*d[0], q*c[1]+(1-q)*d[1], q*c[2]+(1-q)*d[2]];
};

function phi(a, w, b) {
  var t = -b;
  for (var k = 0; k < a.length; k++) t += a[k]*w[k];
  return 1/(1+Math.exp(-t));
};

function draw_neuron(x, y, a, b) {
  Canvas.circle(x, y, 0.6, {fill:color_gradient(a)});
  Canvas.circle(x, y, 0.4, {fill:"#ffffffcc"});
  Canvas.text(x, y, a.toFixed(2));
  if (typeof(b) == "number") {
    Canvas.circle(x-0.4, y-0.5, 0.4, {fill:"#4d576a"});
    Canvas.text(x-0.4, y-0.5, b.toFixed(2), {fill:"white"});
  };
  if (typeof(b) == "string") {
    Canvas.text(x-1.7, y, b);
  };
};

function draw_arrow(x1, y1, x2, y2, t, c) {
  Canvas.arrow(x1, y1, x2, y2);
  Canvas.circle(t*x1+(1-t)*x2, t*y1+(1-t)*y2, 0.5, {fill:"#e2e2e2"});
  Canvas.text(t*x1+(1-t)*x2, t*y1+(1-t)*y2, c.toFixed(2));
};

function draw() {
  Canvas.clear();
  draw_neuron(2, 5.5, a[0], "Neuron 1");
  draw_neuron(2, 2.5, a[1], "Neuron 2");

  var t1 = phi(a, w1, b1);
  draw_neuron(8, 7, t1, b1);
  draw_arrow(3, 5.5+0.2, 7, 7+0.2, 0.5, w1[0]);
  draw_arrow(3, 2.5+0.2, 7, 7-0.2, 0.25, w1[1]);

  var t2 = phi(a, w2, b2);
  draw_neuron(8, 4, t2, b2);
  draw_arrow(3, 5.5+0.0, 7, 4+0.2, 0.7, w2[0]);
  draw_arrow(3, 2.5+0.0, 7, 4-0.2, 0.7, w2[1]);

  var t3 = phi(a, w3, b3);
  draw_neuron(8, 1, t3, b3);
  draw_arrow(3, 5.5-0.2, 7, 1+0.2, 0.25, w3[0]);
  draw_arrow(3, 2.5-0.2, 7, 1-0.2, 0.5, w3[1]);

  var t4 = phi([t1,t2,t3], w4, b4);
  draw_neuron(14, 5.5, t4, b4);
  draw_arrow(9, 7+0.2, 13, 5.5+0.3, 0.5, w4[0]);
  draw_arrow(9, 4+0.2, 13, 5.5+0.0, 0.25, w4[1]);
  draw_arrow(9, 1+0.2, 13, 5.5-0.3, 0.75, w4[2]);

  var t5 = phi([t1,t2,t3], w5, b5);
  draw_neuron(14, 2.5, t5, b5);
  draw_arrow(9, 7-0.2, 13, 2.5+0.3, 0.75, w5[0]);
  draw_arrow(9, 4-0.2, 13, 2.5+0.0, 0.25, w5[1]);
  draw_arrow(9, 1-0.2, 13, 2.5-0.3, 0.5, w5[2]);
};

function setup() {
  Canvas.init([-1.6,16], [-0.5,8.3], {width:728, background:"lightgrey", scaling:"off"});
  Button.add("n1", "Neuron 1");
  Button.add("n2", "Neuron 2");
  draw();
};

function on_click(id) {
  for (var i = 0; i < 4; i++) {
    if (id == "n"+(i+1).toFixed(0)) {
      a[i] += 0.1;
      a[i] = (a[i] > 1.01 ? 0.0 : Math.min(a[i], 1.0));
      draw();
    };
  };
};

</script>
</body>
</html>

Vorschau Download Kopie speichern

Aufgabe

Bestimme die Werte der Neuronen A bis E in Abhängigkeit der gewählten Zustände der Eingangsneuronen sowie unter Verwendung der Sigmoid-Aktivierungsfunktion.

Implementierung

Der Quellcode zeigt, wie das Modell mit einer beliebigen Anzahl an Schichten implementiert werden kann. Als Aktivierungsfunktion wird die Sigmoid-Funktion verwendet.

<!DOCTYPE html>
<html>
<head>
  <meta charset="utf-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <script src="taralino.js"></script>
</head>
<body>
<script>

// Werte der Eingangsneuronen:

var x = [ 0.5, 0.8 ];

// Definition der Gewichte:

var w = [[
  [ -0.2,  1.2 ],
  [  0.8, -0.7 ],
  [  1.0,  1.4 ]
],[
  [ -0.5,  1.1, -1.3 ],
  [  0.9, -1.0,  0.6 ]
]];

// Definition der Schwellwerte:

var b = [
  [  0.3, -0.1,  0.6 ],
  [ -1.7,  0.4 ]
];

// Neuronales Netz auswerten:

function g(t) {
  return 1 / (1+Math.exp(-t));
};

function s(y, w) {
  var h = 0;
  for (var j = 0; j < y.length; j = j+1) h = h + y[j]*w[j];
  return h;
};

function f(y, w, b) {
  var m = b.length;
  var h = new Array(m);
  for (var i = 0; i < m; i = i+1) h[i] = g(s(y, w[i])-b[i]);
  return h;
};

var t = x;
for (var k = 0; k < w.length; k = k+1) t = f(t, w[k], b[k]);

// Ergebnisausgabe:

Console.print("Eingangsneuronen:");
Console.print(x);
Console.print("Ausgangsneuronen:");
Console.print(t);

</script>
</body>
</html>

Vorschau Download Kopie speichern
